通信用交流配電設備智能化解決方案

一、智能交流配電設備母線電量與支路監控方案（DPJ-G1）
     1.1、單路或雙路互鎖型交流配電柜監控方案
     1.2、獨立雙路型交流配電設備監控方案

二、單路或雙路互鎖型智能交流配電柜重要支路監控方案(DPJ-G5)

三、通信基站用配電防雷箱監控方案
    3.1、配電防雷監控方案   （DPJ01/DPL-X2）
    3.2、能耗監控解決方案（增強型） （DPJ01/DPL-X3/X4）
四、智能儀表類解決方案
    4.1、分體式智能電力儀表解決方案（HBJ-Z01F）
    4.2、多功能智能電力儀表解決方案（HBJ-Z02）

          通信用智能交流配電設備監控解決方案

一、智能交流配電設備母線電量與支路監控方案（DPJ-G1）


     1.1、單路或雙路互鎖型交流配電柜監控方案

     1.2、獨立雙路型交流配電設備監控方案

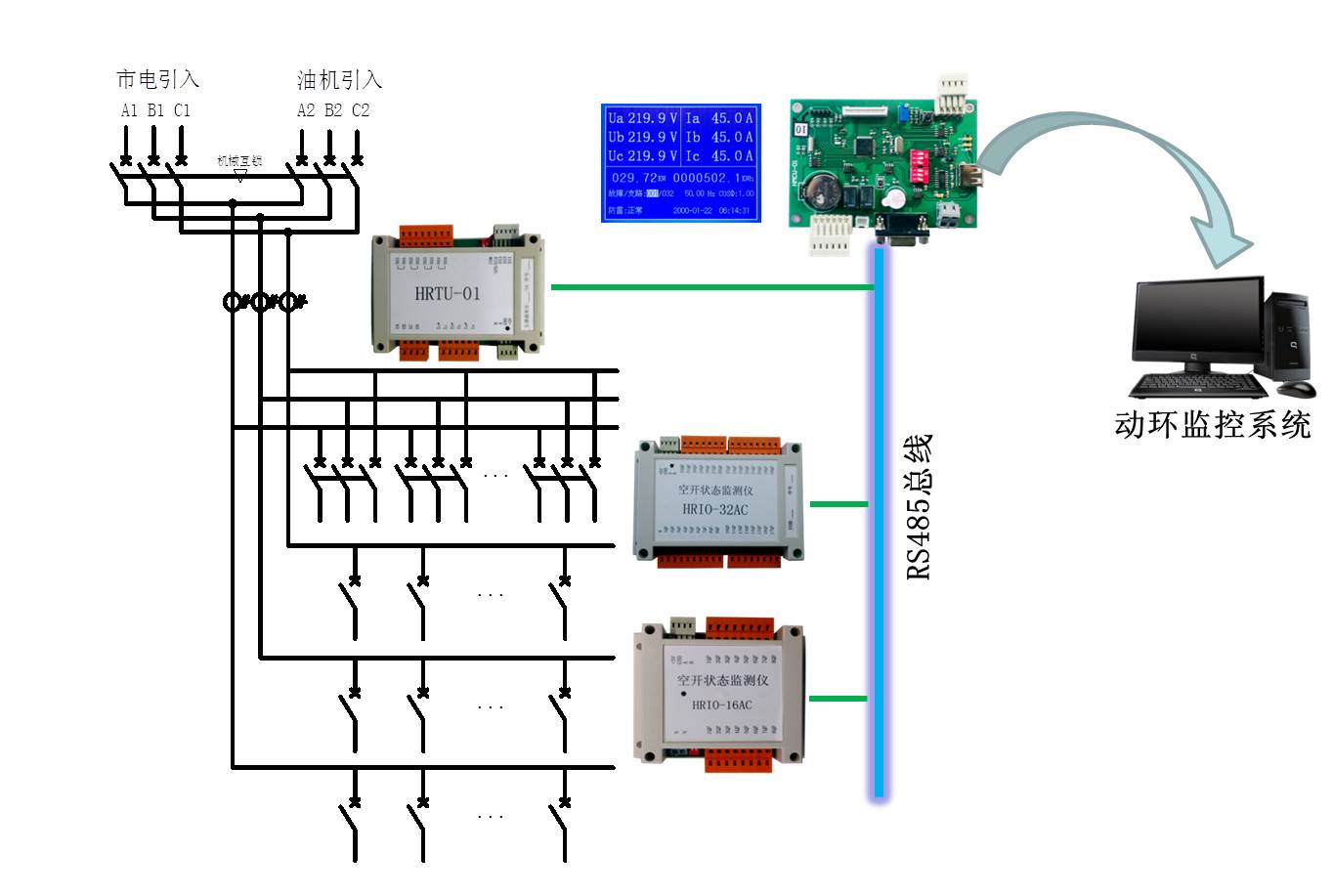

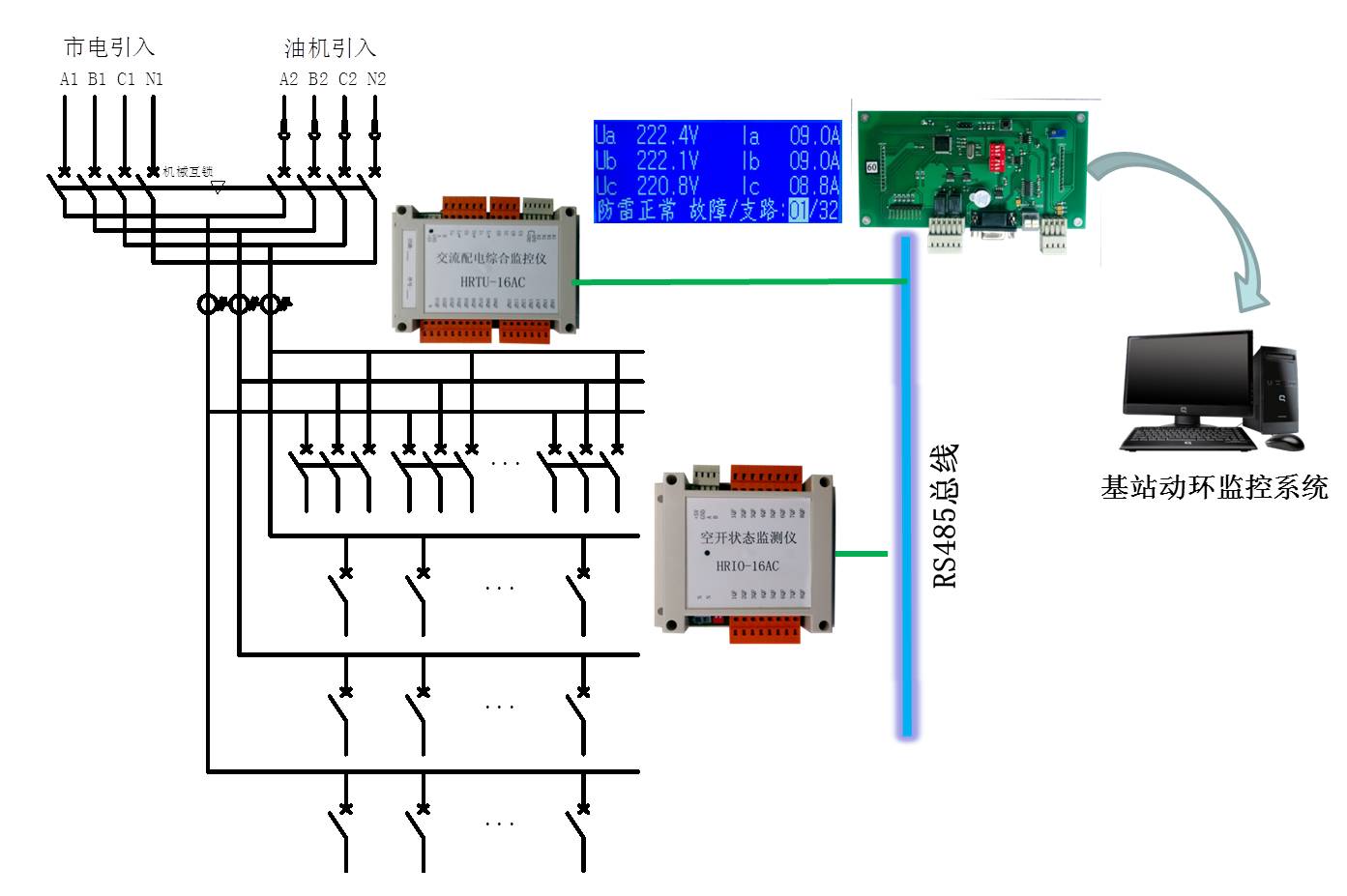

1.1、單路或雙路互鎖型交流配電柜監控方案

     概述：此方案主要運用于對通信用交流配電設備、低壓成套開關設備的智能化監控與集中監控的前端數據采集。可對交流配電設備運行狀況全面監控。可實現電參數的實時檢測，配出支路開關狀態的監測，具有故障聲光告警功能。同時具備遙測、遙信、遙控功能。

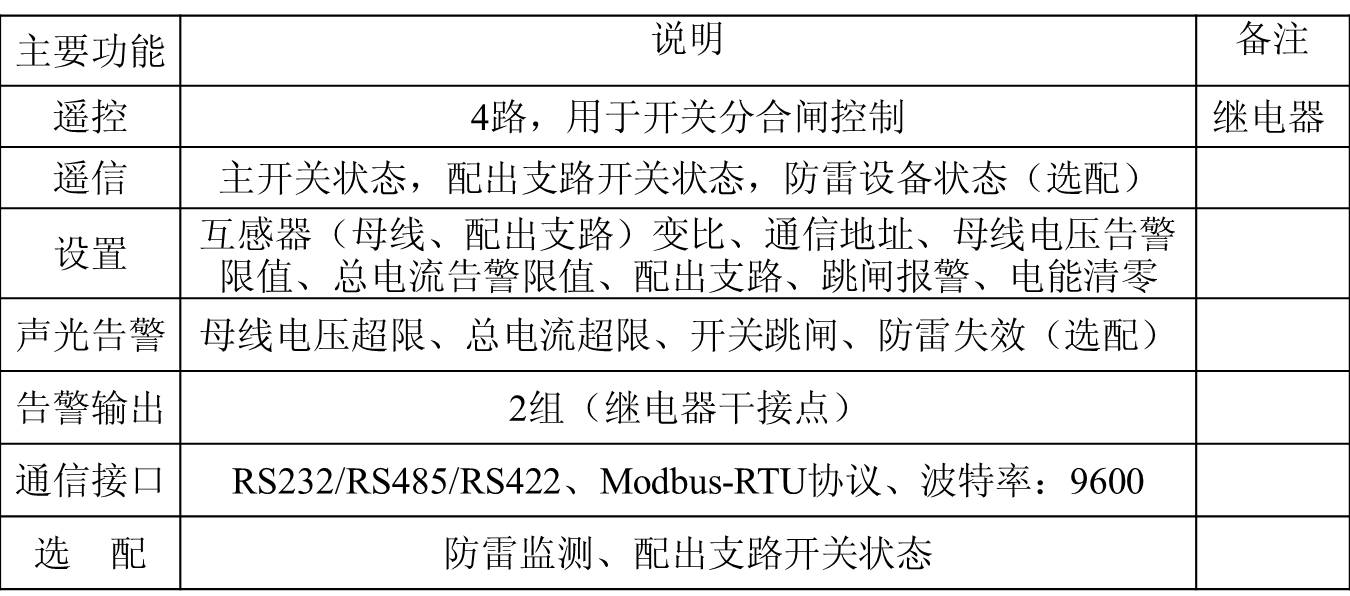

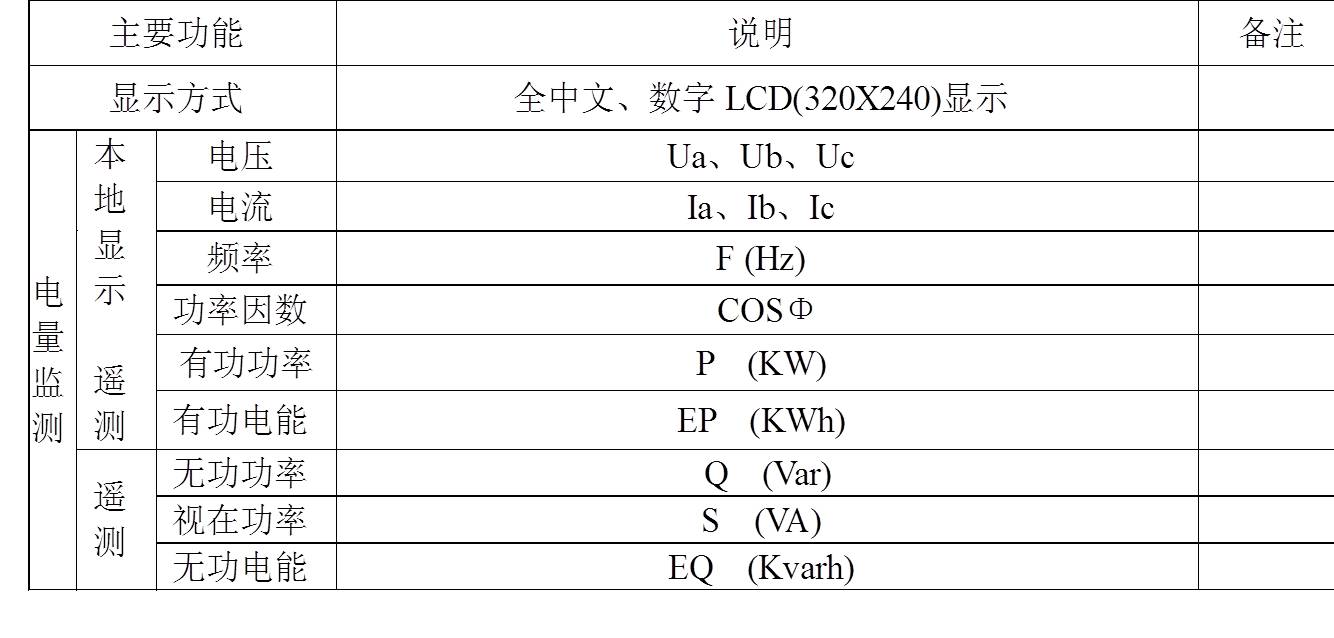

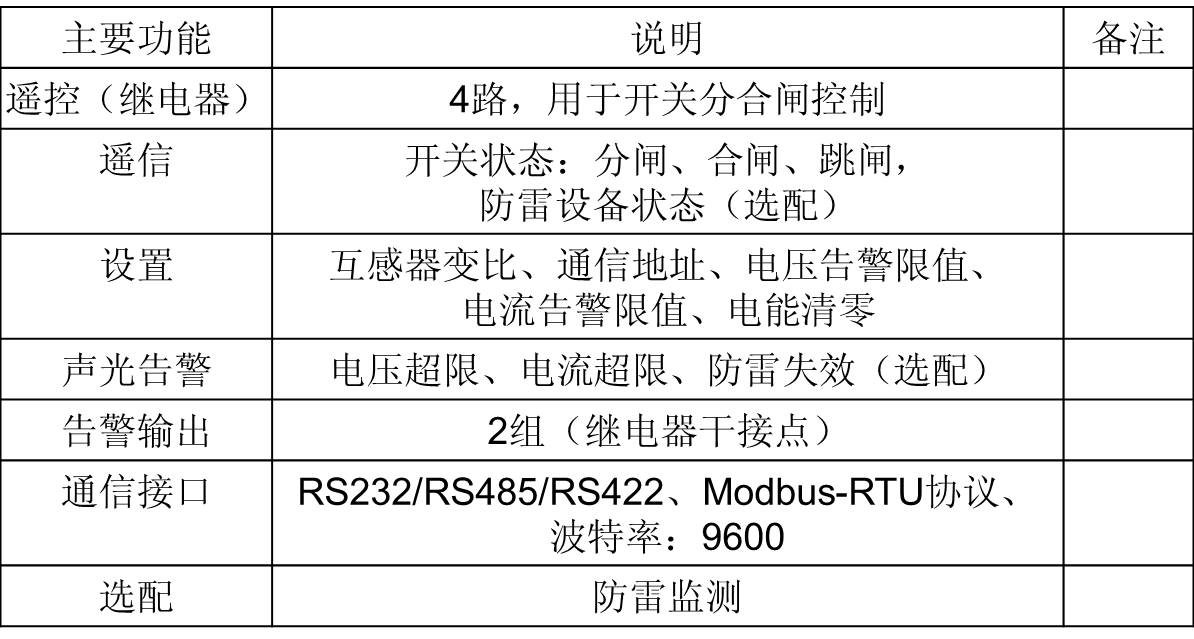

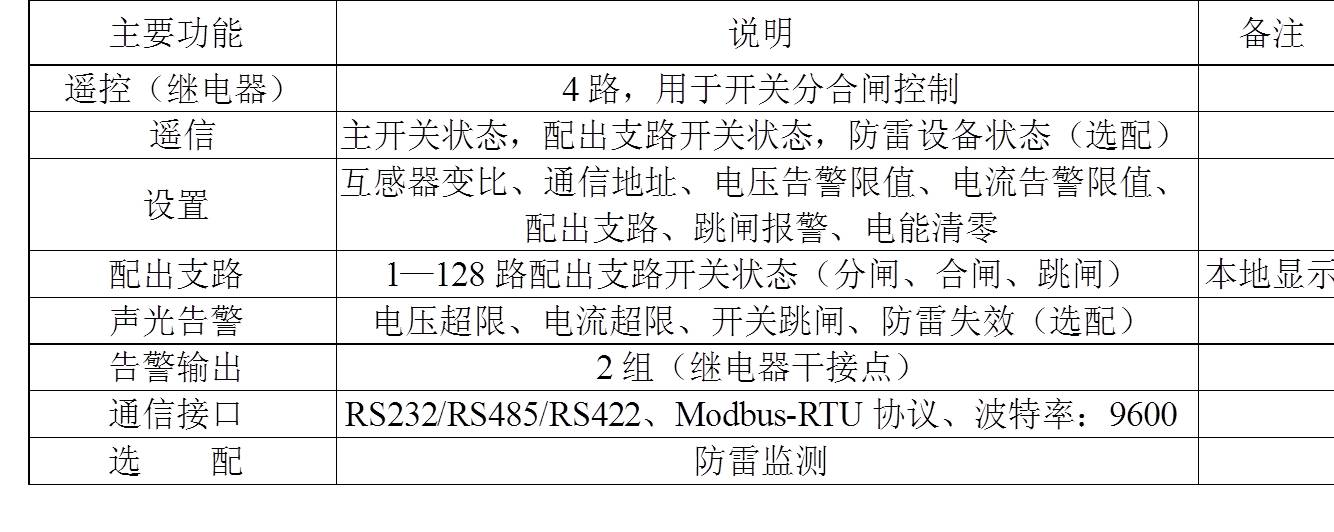

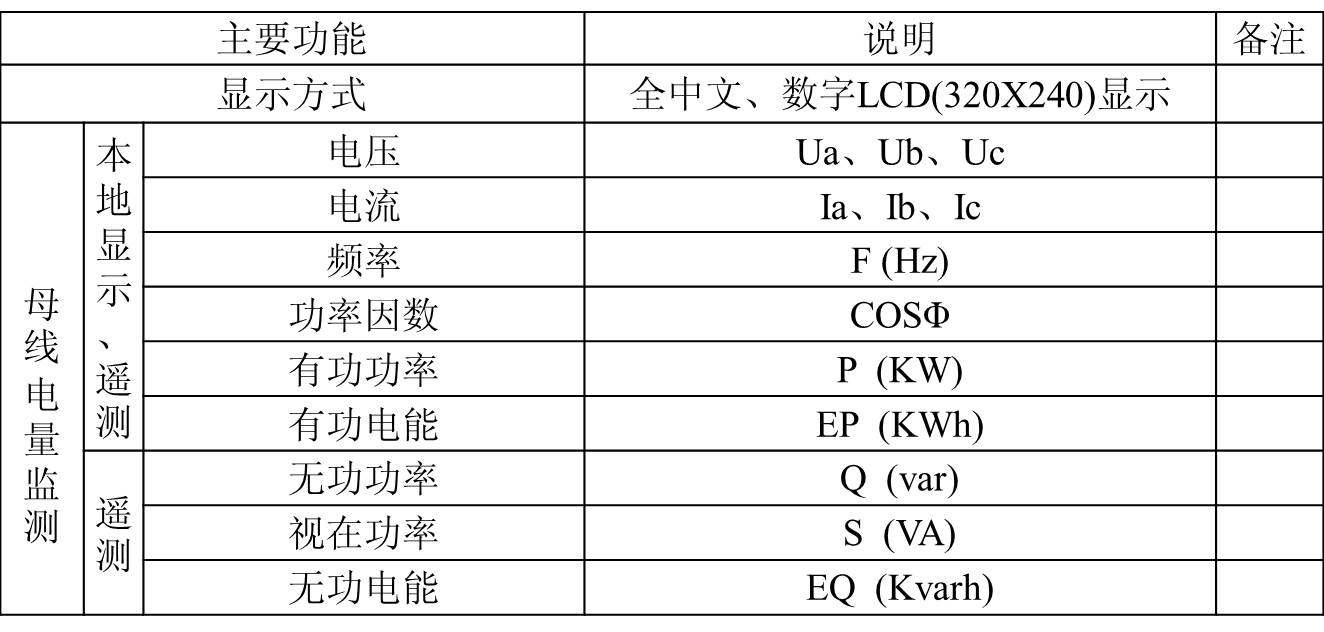

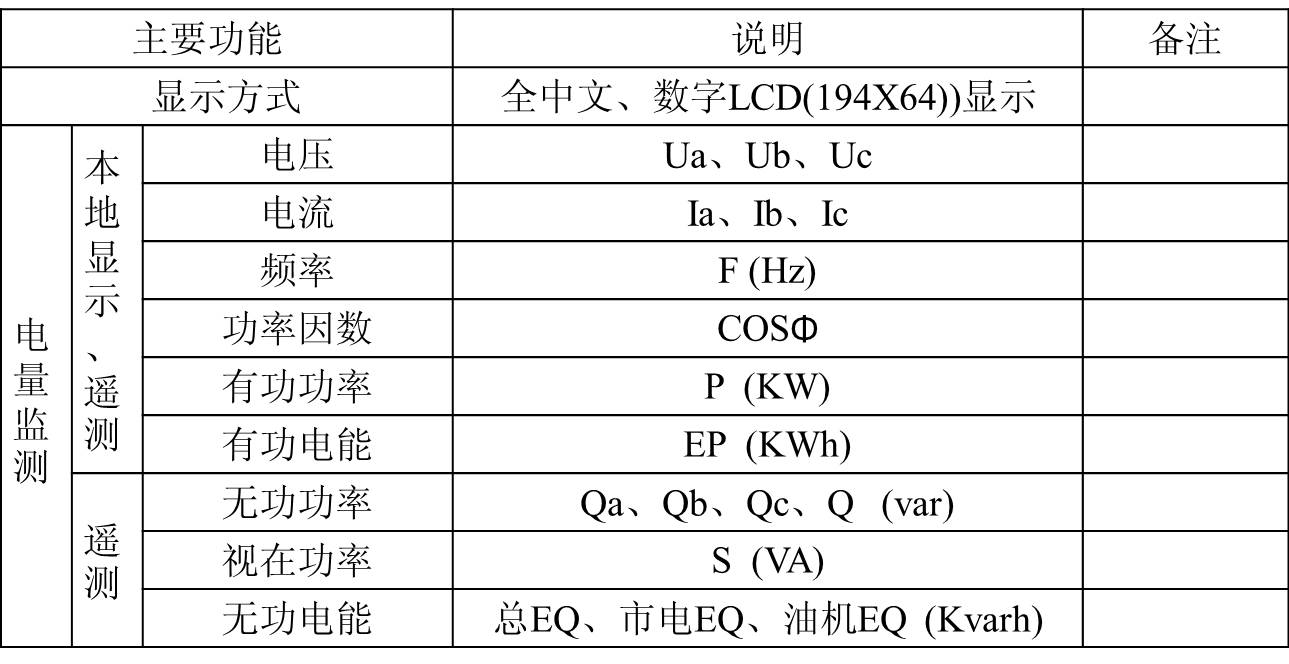

       主要功能：

顯示界面：

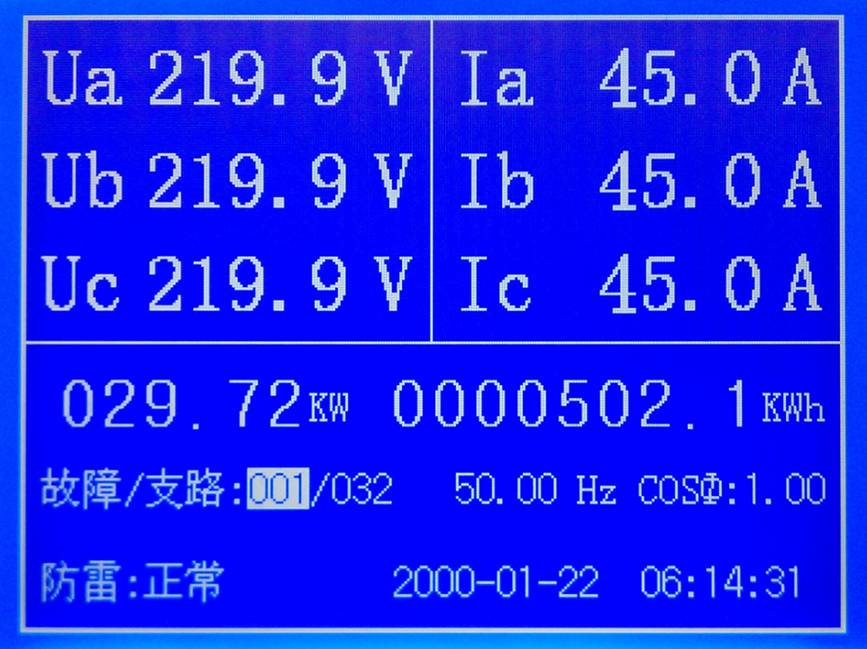

    1、電氣參 數顯示界面

顯示界面：

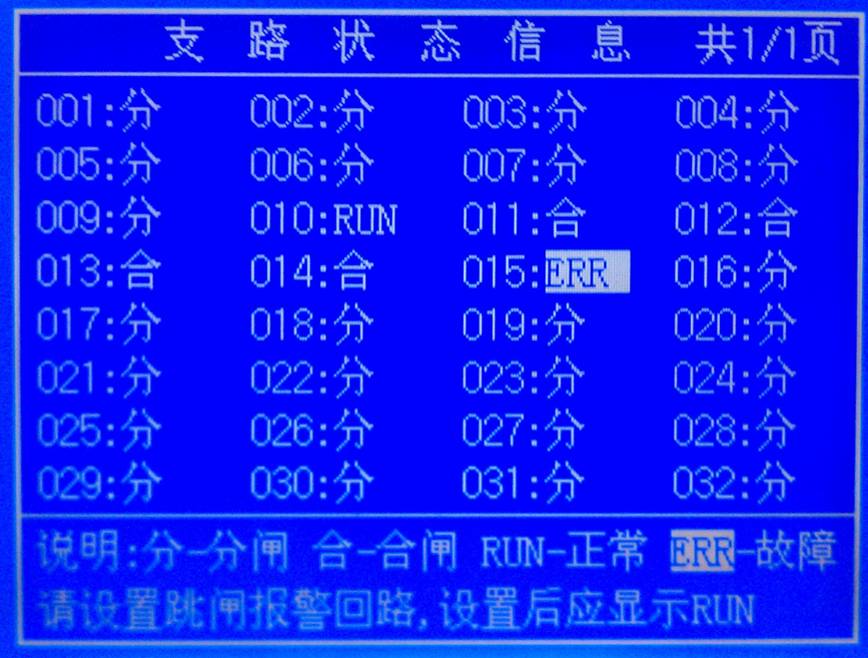

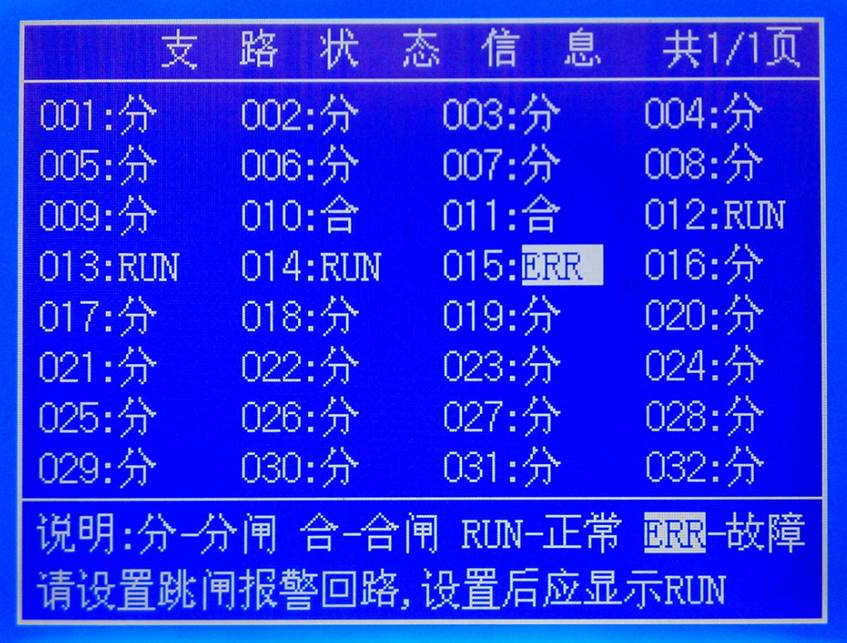

          2、配出支路開關狀態顯示界面

顯示界面：

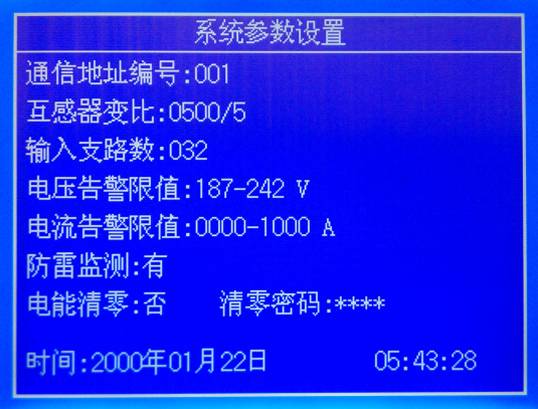

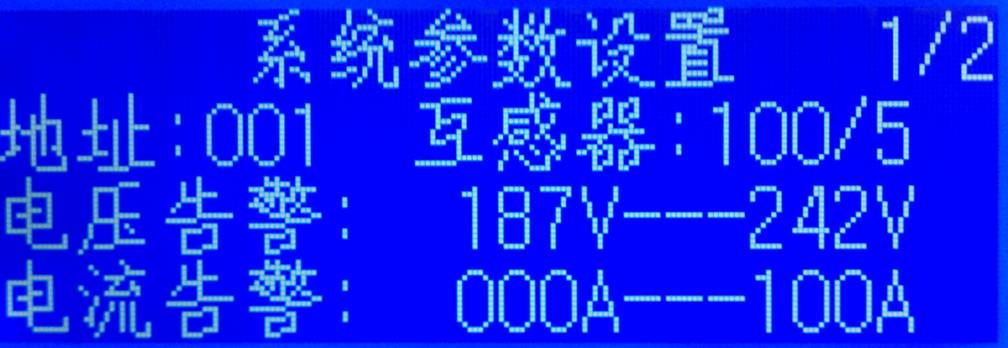

          3、參數設置界面

 主要特點：
       1、智能監控系統各模塊，采用高可靠MCU設計。各模塊之間均采用RS485通信總線結構連接方式。擴展性強、可靠性高。

       2、采用 320X240 LCD顯示，中文顯示界面，薄膜按鍵。數據查詢、參數設置方便。

       3、具有電壓、電流、電網頻率、功率因數、有功電能等電量的檢測功能。采用專用電量計量芯片，通過數字校準電量測量精度可達0.2級，有功精度可達0.5S。

       4、具有電流超限、電壓超限、缺相以及配出支路斷路器跳閘故障聲光告警功能，并提供2組故障告警繼電器輸出接口。
       5、具有防雷保護裝置監測功能，具有防雷失效告警功能。

       6、雙路互鎖（如市電/油機互鎖）型配電設備具有當前供電模式（市電或油機）監測。

       7、支路開關狀態分、合閘狀態監測，重要合閘回路可通過設置實現跳閘告警功能。

       8、具有RS232、RS485與RS422三種通信接口，方便實現集中監控?cái)?shù)據的上傳。

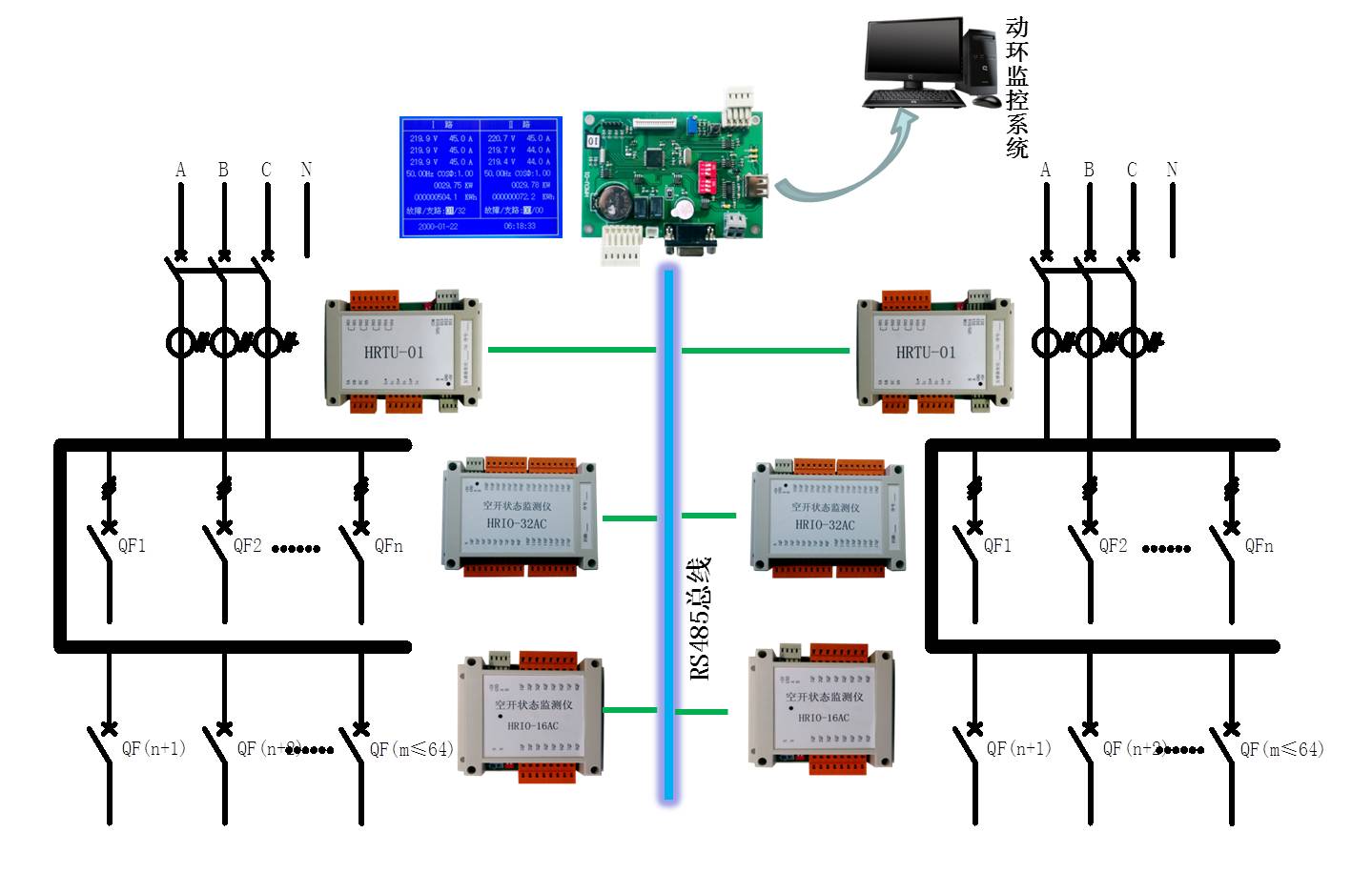

1.2、獨立雙路型交流配電設備監控方案
      概述：此方案主要運用于通信用交流配電設備的AB雙路、UPS雙路系統。主要獨立雙路交流電源分配設備的全面監控。具有獨立雙路交流配電設備電參數及配出支路狀態的監測功能，具有故障聲光告警功能。同時具備遙測、遙信、遙控功能。

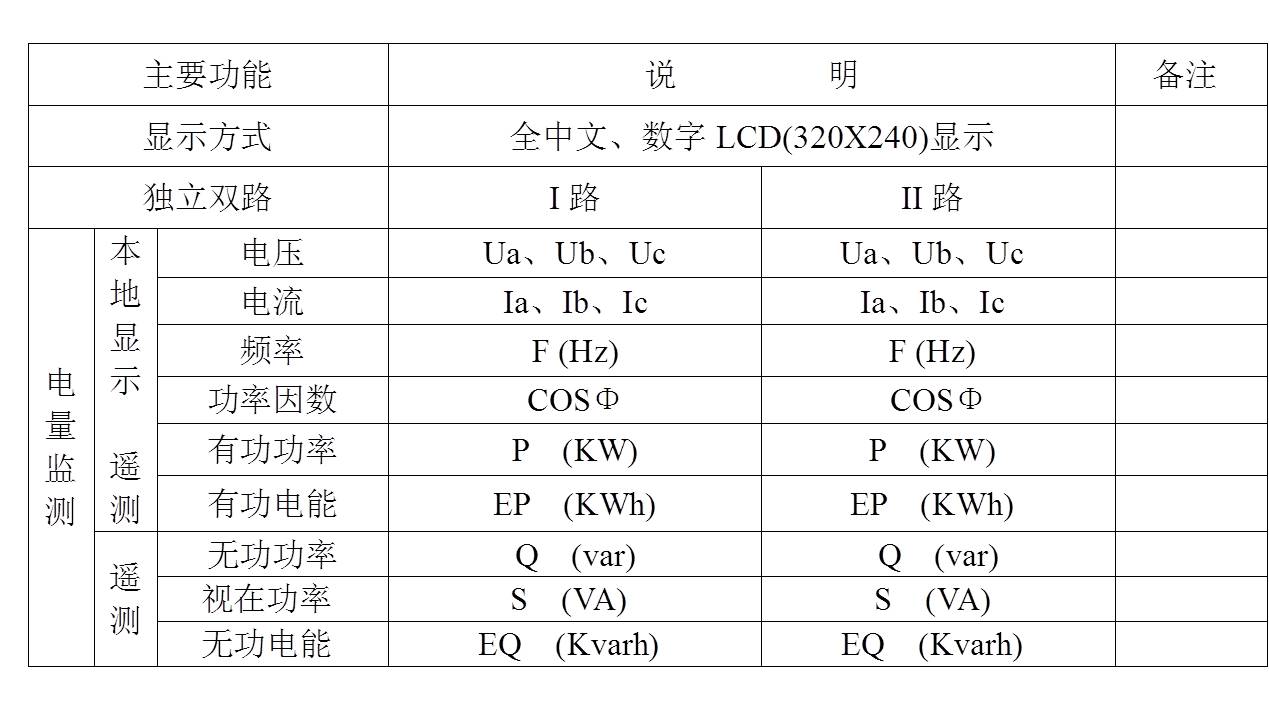

主要功能：

 顯示界面：

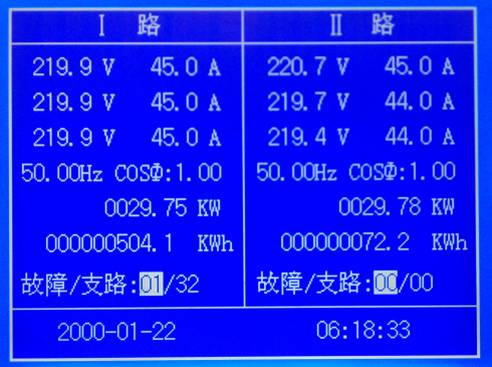

          1、電氣參 數顯示界面

顯示界面：

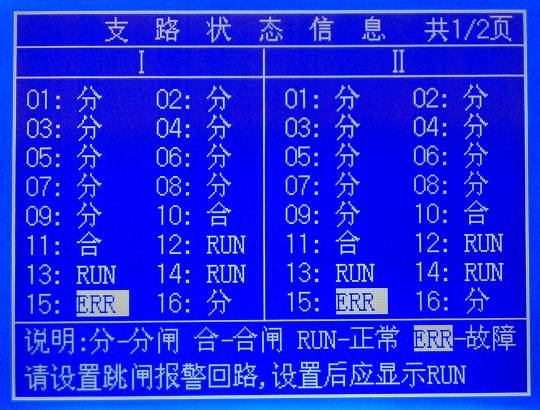

          2、配出支路開關狀態顯示界面

 顯示界面：

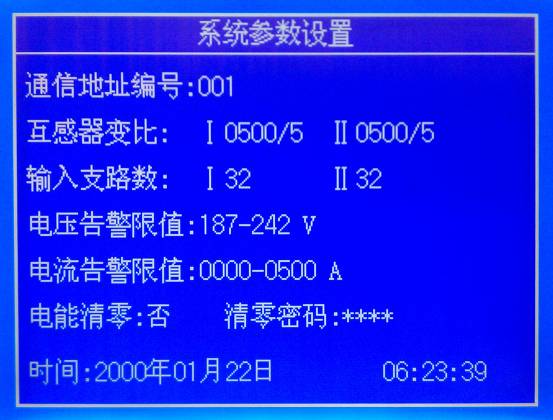

          3、參數設置界面

 主要特點：

       1、此方案雙路共用了主控顯示單元，并采用高可靠MCU設計。降低了成本，擴展性強、可靠性高。

       2、采用 320X240 LCD顯示，中文顯示界面，薄膜按鍵。數據查詢、參數設置方便。

       3、雙路之間相互獨立，弱電與強電部分完全隔離，運行安全、可靠。各單元之間均采用RS485通信總線結構相連接。接線、安裝、調試非常方便。

       4、具有電流超限、電壓超限、缺相以及配出支路斷路器跳閘故障聲光告警功能，并提供2組故障告警繼電器輸出接口。
       5、具有獨立雙路電壓、電流、頻率、功率因數、有功電能等電量的檢測功能，采用了專用的計量芯片，通過數字校準電量測量精度可達0.2級，有功精度可達0.5S，無功精度可達1級。

       6、具有雙路各獨立回路配出支路開關分、合閘狀態檢測功能。重要合閘回路可通過設置實現跳閘告警功能。

       7、具有RS232、RS485與RS422三種通信接口，方便實現集中監控?cái)?shù)據的上傳。

                  通信用智能交流配電設備監控解決方案

二、單路或雙路互鎖型智能交流配電柜重要支路監控方案(DPJ-G5)

      概述：智能交流配電柜重要支路監控方案，主要是針對配電設備的一些重要配出支路需要進行重點監控或能耗管理的一種解決方案。此方案不僅能夠?qū)ε潆娔妇€電量進行實時監測，而且對重要配出支路的電量進行監測。實時監測配出支路電流、有功功率、電能，為能耗管理提供數據依據。并具有遙測、遙信、遙控、故障聲光告警功能。

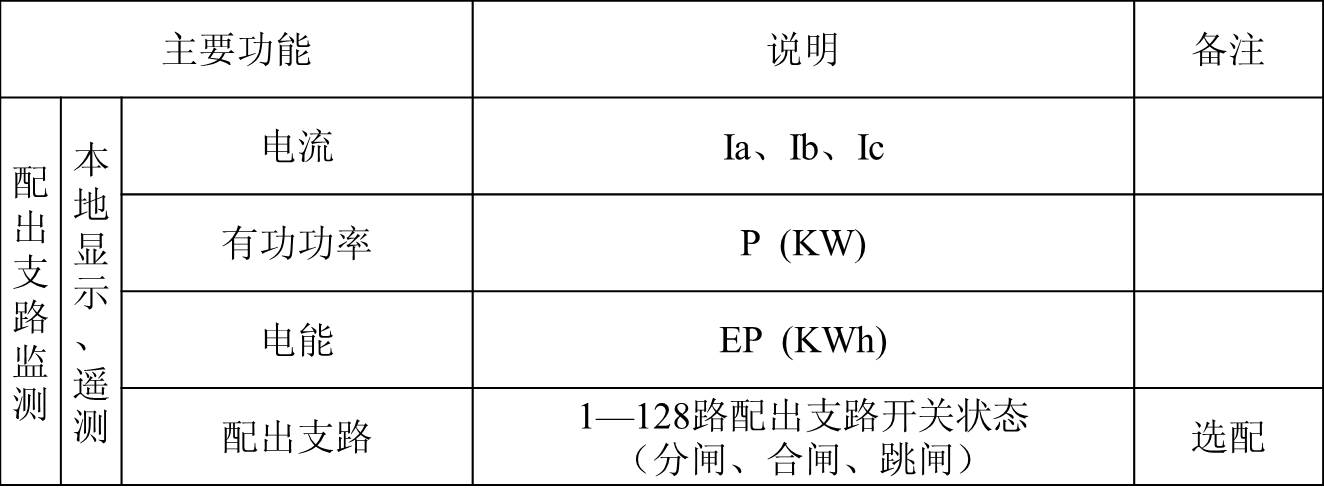

主要功能：

 顯示界面：
          1、電氣參 數顯示界面

顯示界面：
          2、配出支路開關狀態顯示界面

顯示界面：

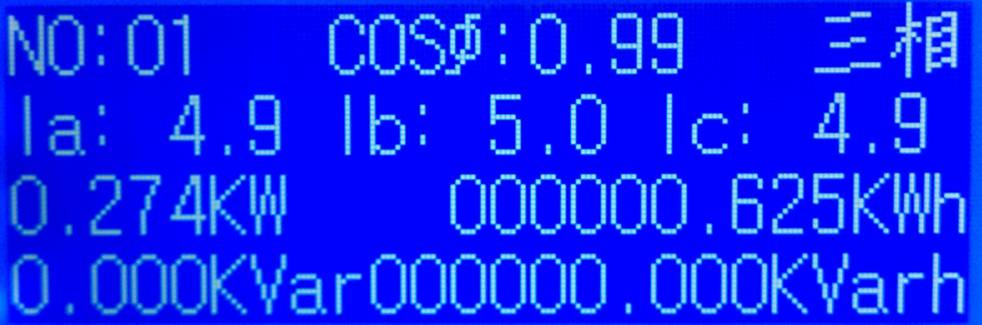

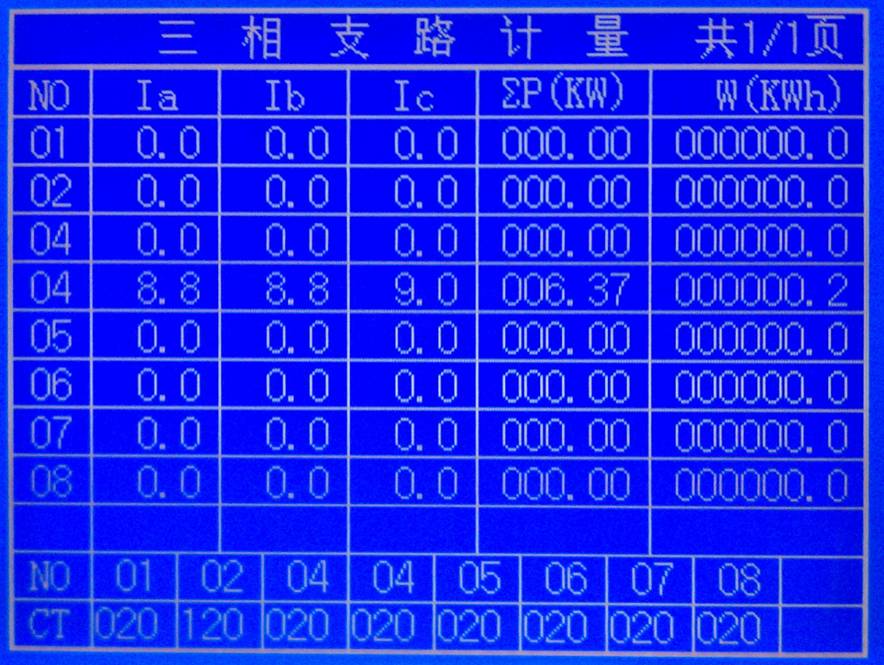

          3、配出重要支路（三相）計量顯示設置界面

 顯示界面：
          4、配出重要支路（單相）計量顯示設置界面

 顯示界面：
          5、參數設置界面

主要特點：

  1、此方案采用高可靠MCU設計。多回路支路電量采集模塊與MCU主控模塊采用RS485通信方式相連接，可通過設置模塊地址任意擴展，滿足配電設備多配出支路的計量要求。而且與母線電參數集中顯示，接線、安裝、調試非常方便。

       2、多回路支路電量采集模塊采用專用電量計量芯片，支持全數字校表，即軟件校表。通過校準電量測量精度可達0.2級，有功精度可達0.5S，無功精度可達1級。

       3、具有母線電壓、功率因數、頻率、總電流、總有功功率、總有功電能，多個重要配出回路的電流、功率、電能，以及各配出支路開關狀態的監測和顯示功能。
4、 具有母線電流、電壓超限，缺相以及配出支路斷路器跳閘故障聲光告警功能，并提供2組故障告警繼電器輸出接口。

        5、具有RS232、RS485與RS422三種通信接口，方便實現集中監控?cái)?shù)據的上傳。

           通信用智能交流配電設備監控解決方案
三、通信基站用配電防雷箱監控方案
  3.1、配電防雷監控方案（DPJ01/DPL-X2）
  3.2、能耗監控解決方案（增強型）（DPJ01/DPL-X3/X4）

3.1、配電防雷監控方案（DPJ01/DPL-X2）

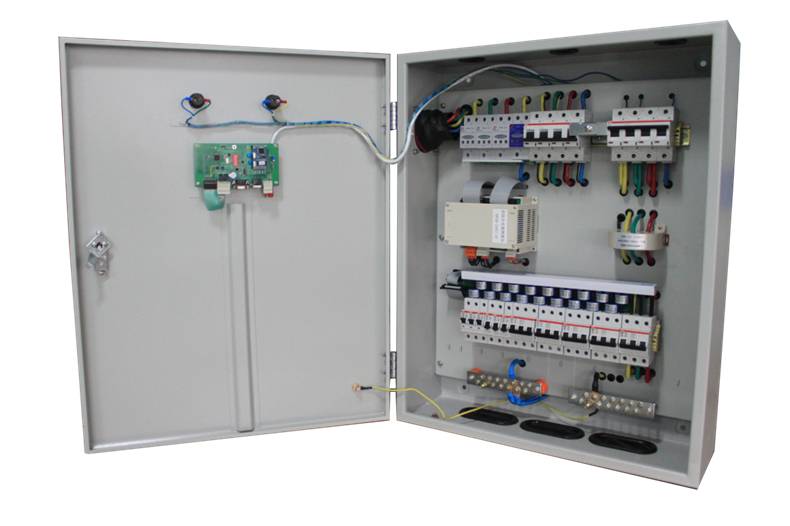

    概述：此方案主要運用于通信小型機房、基站的交流配電與防雷設備的集中監控?？蓪?duì)交流配電母線電量、防雷保護裝置等進行實時監控，具有配出支路開關狀態的監測，故障聲光告警，市電電能計量，油機發電時間統計等功能。并具備遙測、遙信、遙控功能。


顯示界面：

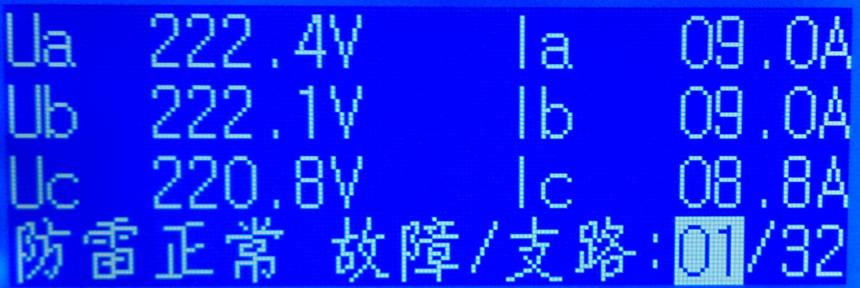

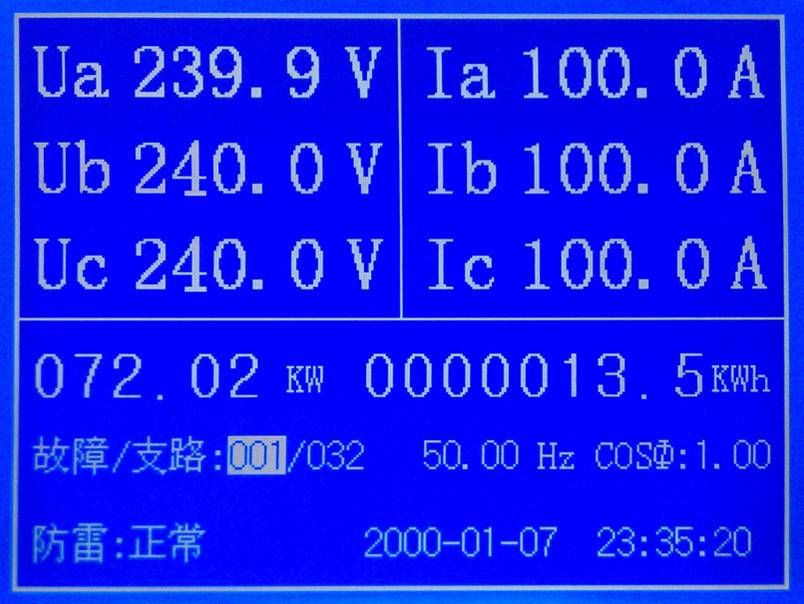

          1、主顯示界面

顯示界面：

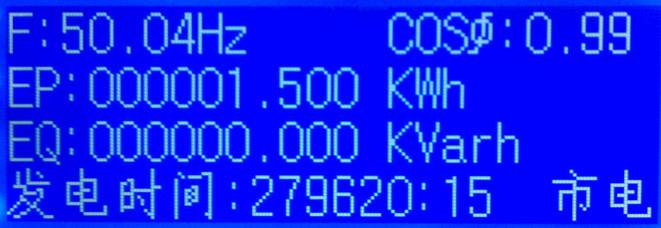

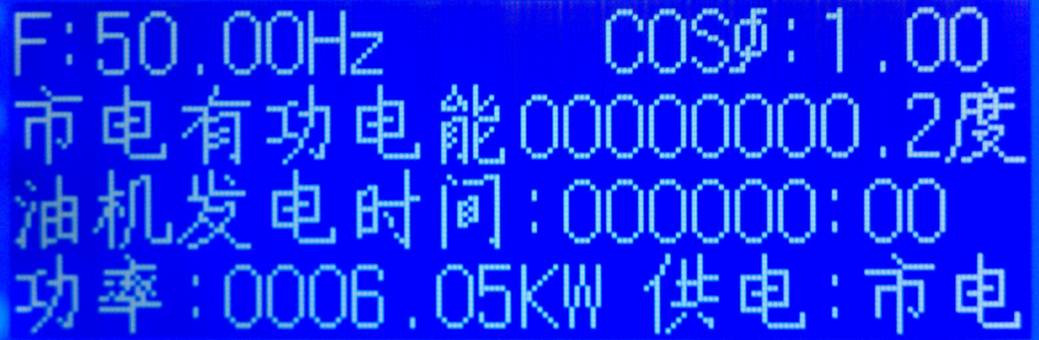

          2、頻率、功率因數、電能、發電時間、功能等顯示

顯示界面：

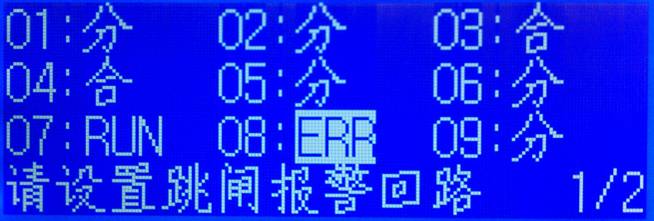

          3、配出支路開關狀態顯示界面

顯示界面：

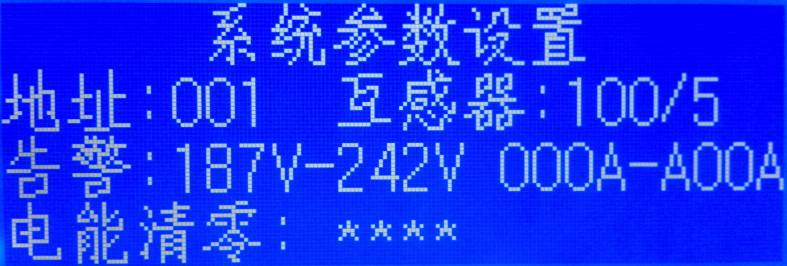

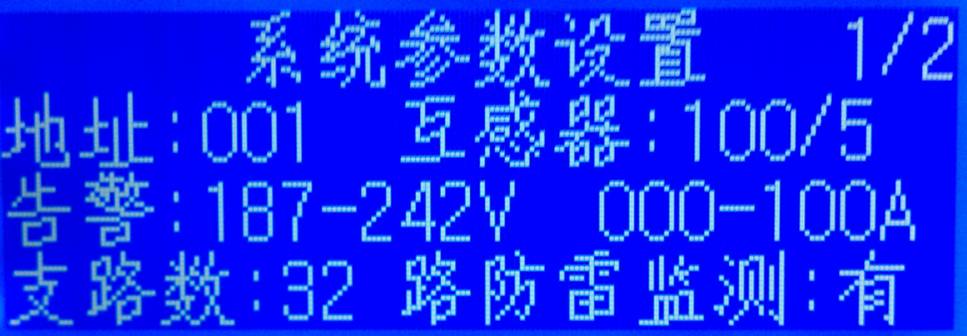

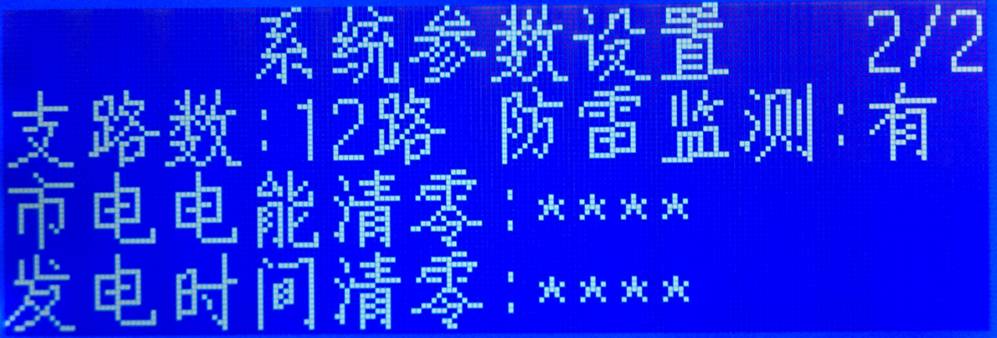

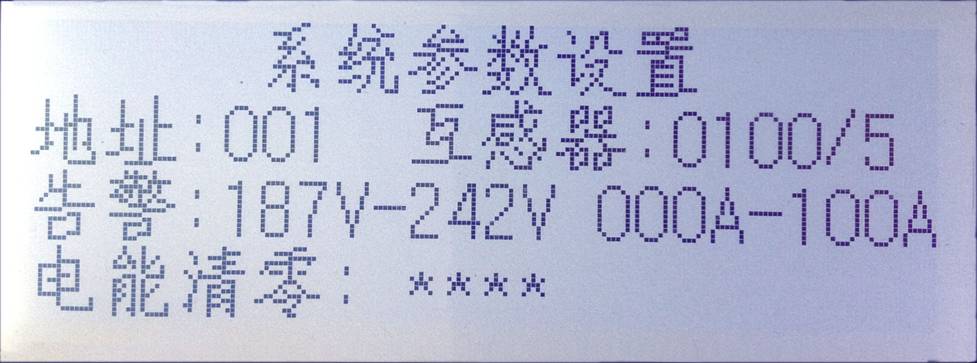

          4、參數設置界面

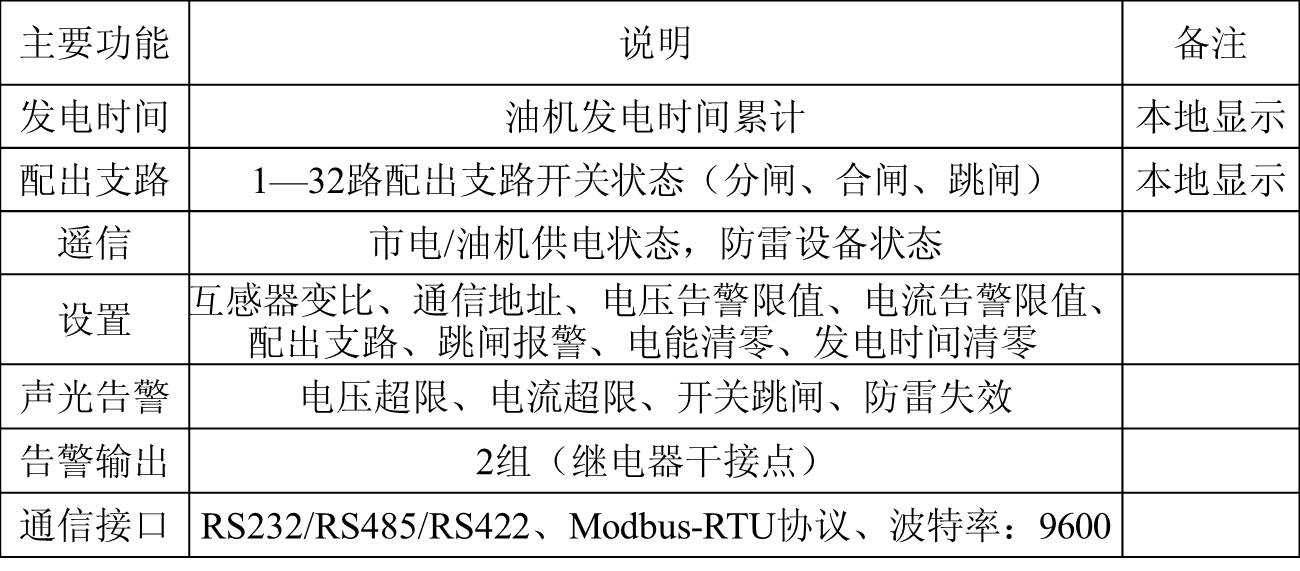

主要特點：

1、此方案采用高可靠MCU設計。采用高精度三相有功無功電能專用計量芯片，支持全數字校表，即軟件校表。通過校準電量測量精度可達0.2級，有功精度可達0.5S，無功精度可達1級。
       2、具有配電設備有功、無功、視在功率，電壓、電流有效值、功率因數、交流頻率，有功、無功電能等參數的測量和計量。監測每個支路的開關狀態，并具有重要支路的跳閘報警功能。

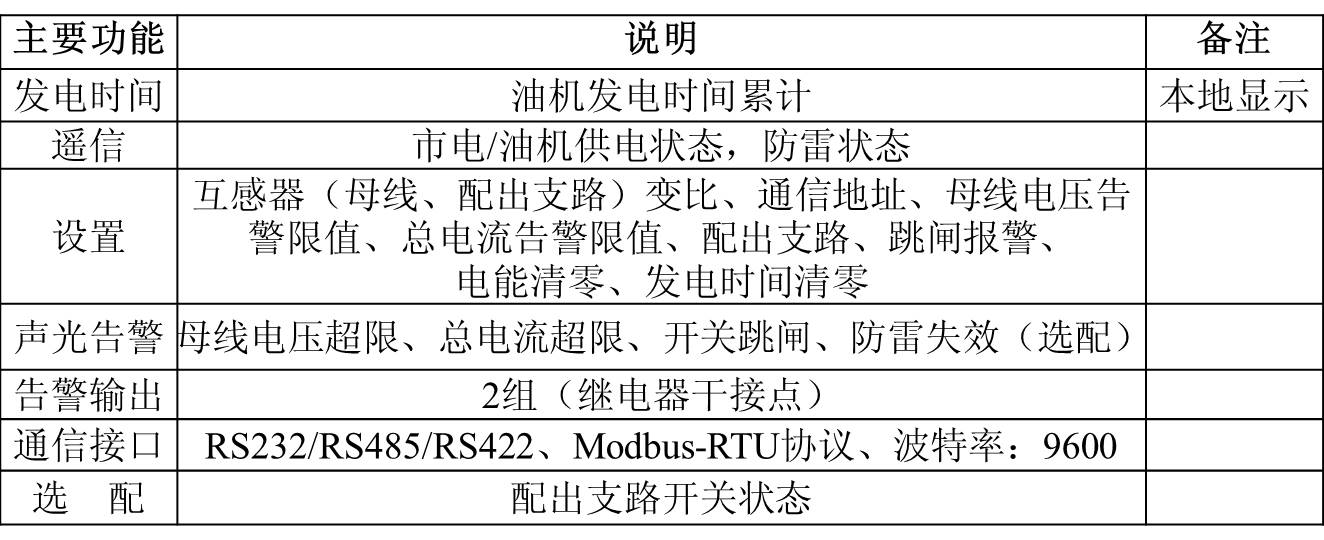

       3、具有市電接入的有功電能計量、油機發電時間統計功能，可通過智能通信接口實現遠程抄表。
       4、 具有母線電流、電壓超限，缺相以及配出支路斷路器跳閘故障聲光告警功能，并提供2組故障告警繼電器輸出接口。

       5、具有防雷保護裝置狀態的實時監測功能，并具備防雷失效聲光告警功能。

       6、具有RS232、RS485與RS422三種通信接口，方便實現集中監控?cái)?shù)據的上傳。
3.2、能耗監控解決方案（增強型）（DPJ01/DPL-X3/X4）

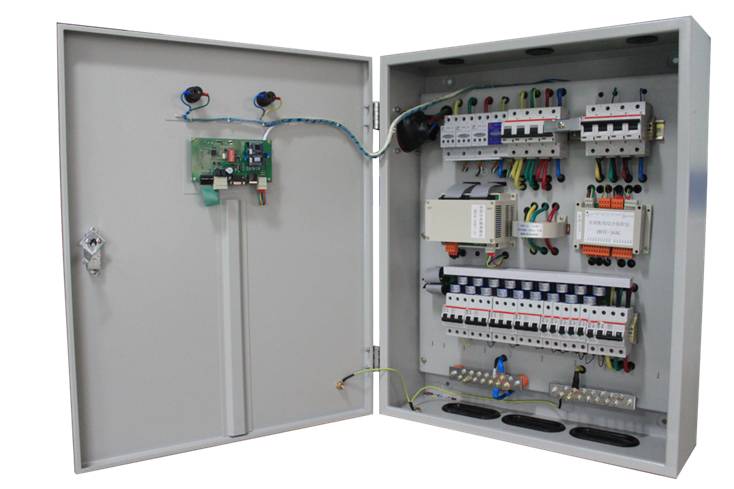

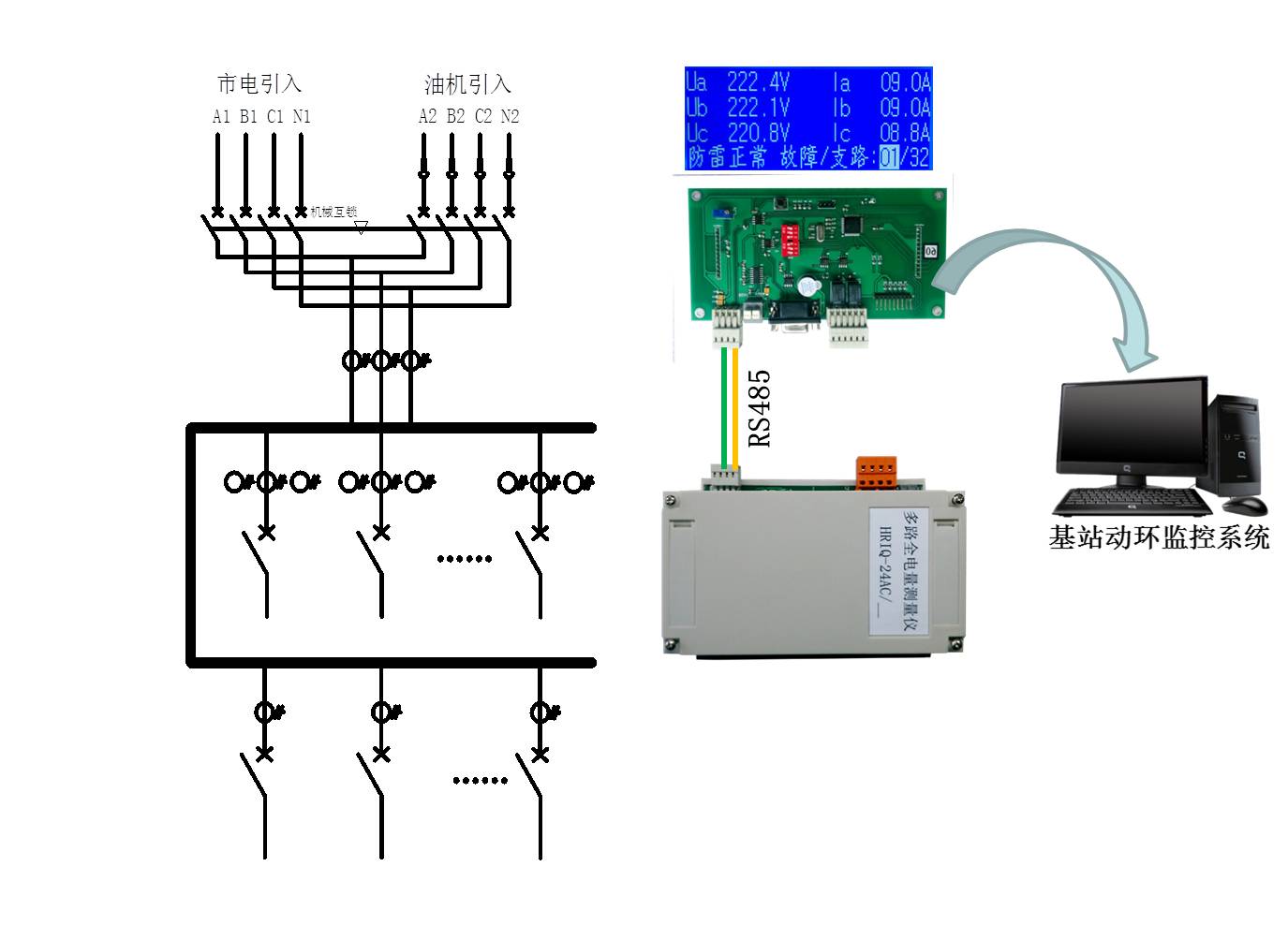

    概述：此方案主要用于通信基站用交流配電防雷箱的智能監控，對電源分配單元與防雷保護裝置進行實時。具有市電與油機發電計量，發電時間累計，各配出支路負載設備運行監控等功能。具備RS-485、RS-422、RS-232、以太網四種通信接口，可上傳數據到基站動環監控系統，實現基站集中管理。方便用戶全面了解掌握基站交流電源及負載設備運行情況；方便發電業務的管理考核；并為基站能耗管理、節能減排提供全面可靠的分析數據。

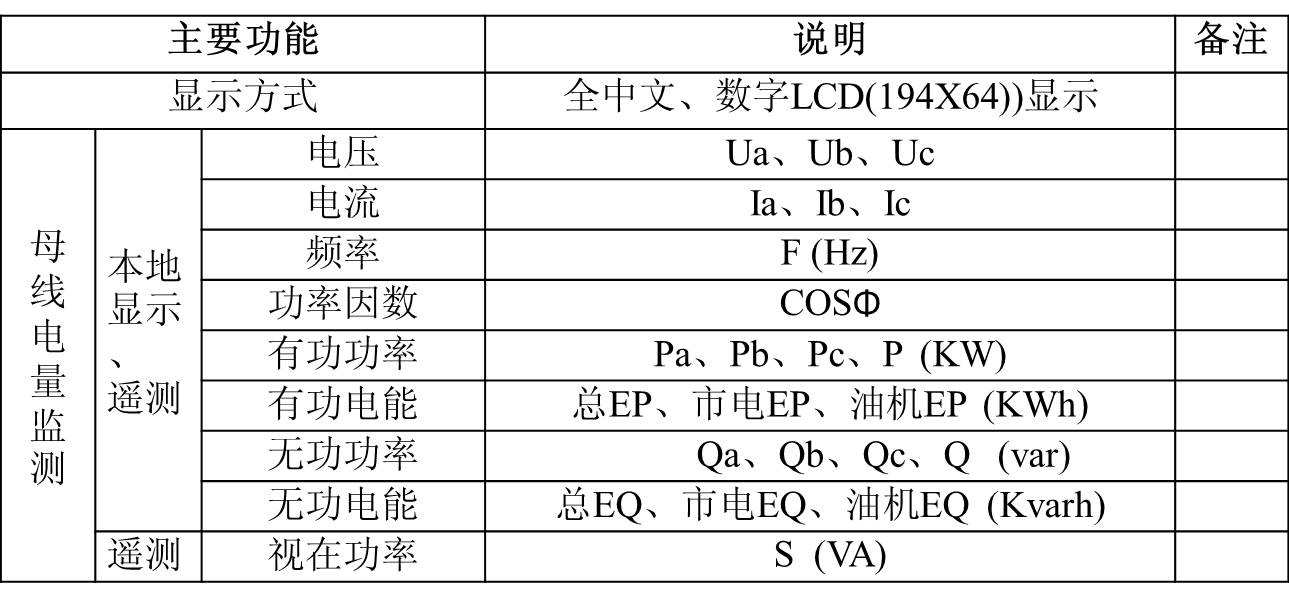

  主要功能：

顯示界面：
          1、主要參數顯示界面

顯示界面：
          2、分相、合相有功功率，分相、合相無功功率顯示

     顯示界面：

         2、市電、油機發電有功電能與無功電能計量顯示

顯示界面：
          4、配出支路開關狀態（選配）顯示界面

顯示界面：
          5、配出支路電量檢測、計量顯示界面（三相回路）

顯示界面：
          5、配出支路電量檢測、計量顯示界面（單相回路）

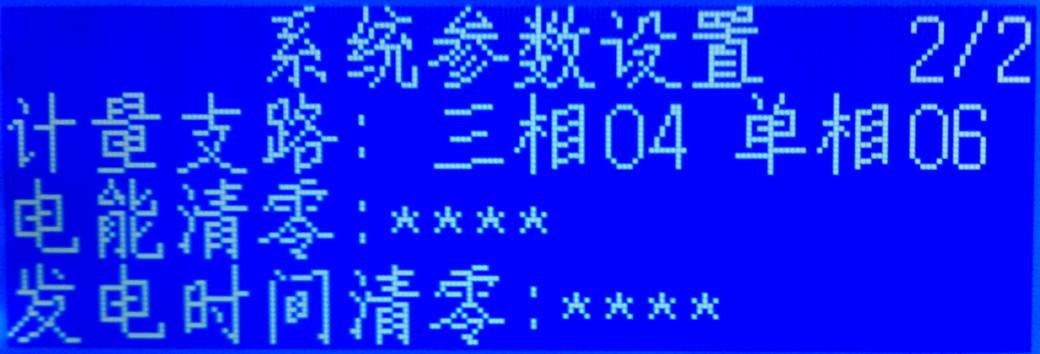

顯示界面：

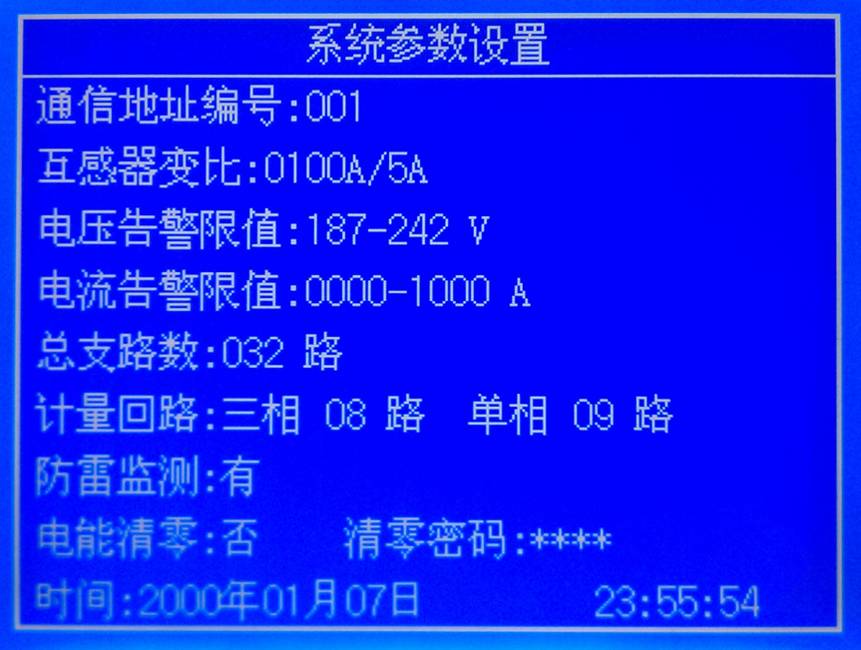

          5、參數設置界面

   主要特點：

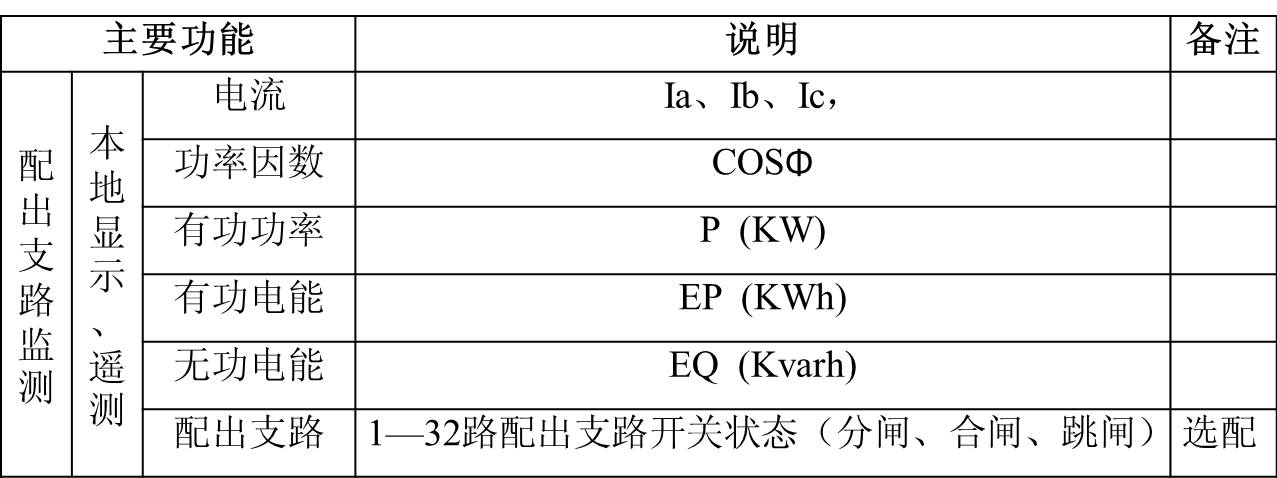

 1、實時監測：輸入電壓、總電流、總有功功率、總無功功率、功率因數、頻率、總有功電能、總無功電能；市電供電有功電能、無功電能；油機發電有功電能、無功電能；油機發電時間；每配出支路的電流、功率因數、有功功率、無功功率、有功電能、無功電能；當前供電（市電或油機）狀態；防雷保護裝置狀態等。功能齊全、監測內容全面。

       2、分別計量市電與油機發電有功電能、無功電能，統計油機發電時間。而且具有油機發電時來市電停止發電計時。避免發電業務單位的謊報，方便市電供電與油機發電業務的核算、考核、管理。

       3、檢測配出各支路的電流、功率因數、有功功率、無功功率、有功電能、無功電能，為能耗管理、節能減排提供可靠的數據依據。
       4、輸入與配出支路電量計量均單獨采用專用電量計量芯片，互相不影響測量精度。通過數字校準電量測量精度可達0.2級，有功精度可達0.5S,無功精度可達1級。

       5、具有市電斷電、缺相、電壓與電流超限、防雷失效等故障的聲光告警功能，并提供兩組告警輸出干接點。

       6、提供RS-485、RS-422、RS-232、以太網四種通信接口。即可通過接入基站動環監控系統實現集中監控、管理。也可以通過以太網接口單獨組網實現集中監控、管理。

通信用智能交流配電設備監控解決方案

四、智能儀表類解決方案
    4.1、分體式智能電力儀表解決方案（HBJ-Z01F）
    4.2、多功能智能電力儀表解決方案（HBJ-Z02）

4.1、分體式智能電力儀表（HBJ-Z01F）

      概述：分體式智能電力儀表是針對電力系統、工礦企業等電力監控、智能控制、計量考核的應用場合設計的高精度、全電量智能配電監控儀表。采用高精度電壓電流傳感器，能夠?qū)崿F(xiàn)對三相電網中所有電量如電壓、電流、有功參數、無功參數的計量，并具有遙測、遙信、遙控、故障聲光告警等功能。

 主要功能：

顯示說明：

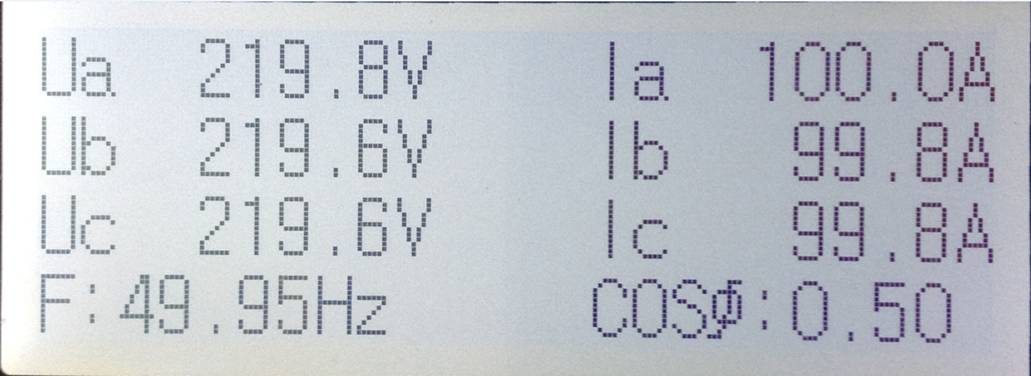

     1、主要參數顯示界面

顯示說明：

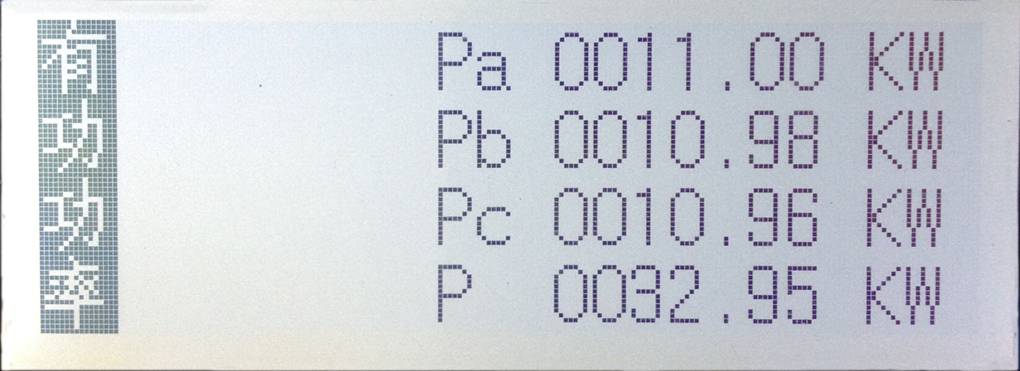

     2、有功功率參數顯示界面

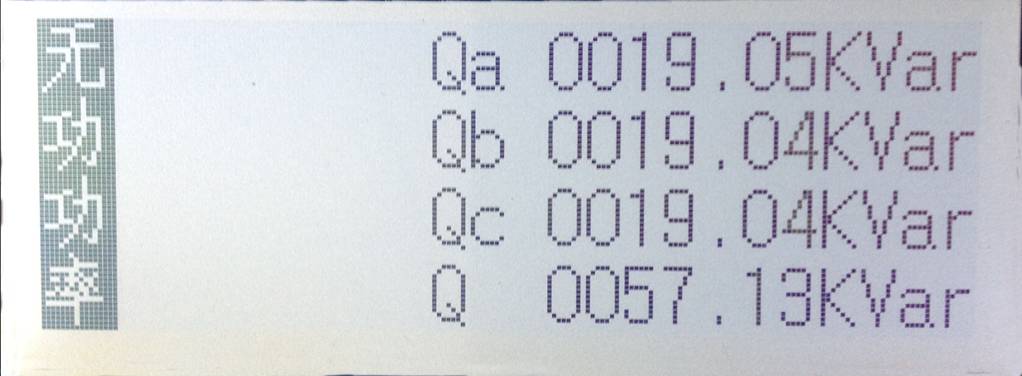

顯示說明：

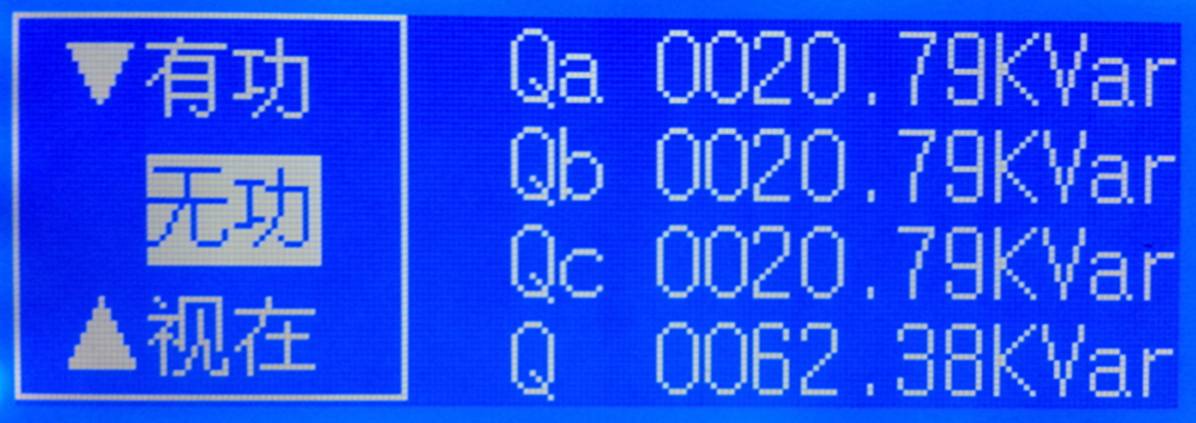

     3、無功功率參數顯示界面

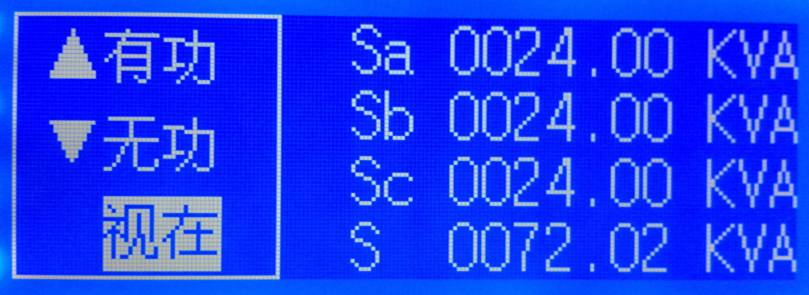

     4、視在功率參數顯示界面


  5、A、B、C相以及合相有功電能參數顯示界面

 6、 A、B、C相以及合相無功電能參數顯示界面


     7、主要參數顯示界面

主要特點：

      1、采用的配電綜合監控單元與人機交互、主控MCU單元分離結構。主控MCU單元與配電綜合監控單元通過RS485通信方式連接，非常適合電量采集檢測與人機交互單元在異地的使用環境。在開關柜中消除了將強電引到了柜門的安全隱患，大大減少了“過門”線，方便了施工維護。

      2、利用數字LCD進行實時監測顯示，可以測量三相電網中所有電量如三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電能、無功電能等參數，監測內容全面。而且采用了專用的計量芯片，通過數字校準電量測量精度可達0.2級，有功精度可達0.5S，無功精度可達1級。

      3、具有4路遙控繼電器與2路報警繼電器輸出接口，利用上位機對繼電器輸出進行遙控，并具有電壓、電流超限聲光報警功能。

       4、提供RS485、 RS232與RS422三種通信接口可供用戶選擇與上位機通信方式

4.2、多功能智能電力儀表（HBJ-Z02）

        概述：多功能智能電力儀表是一種具有測量、顯示、數字通訊和電能脈沖變送輸出等多種功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，多功能智能電力儀表廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。

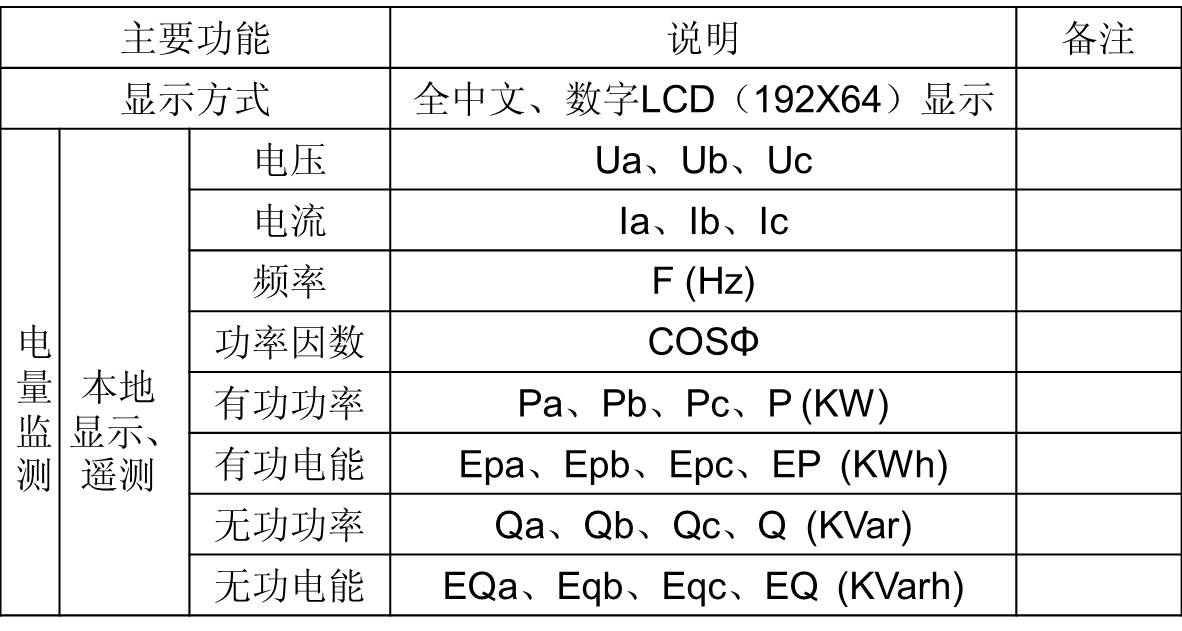

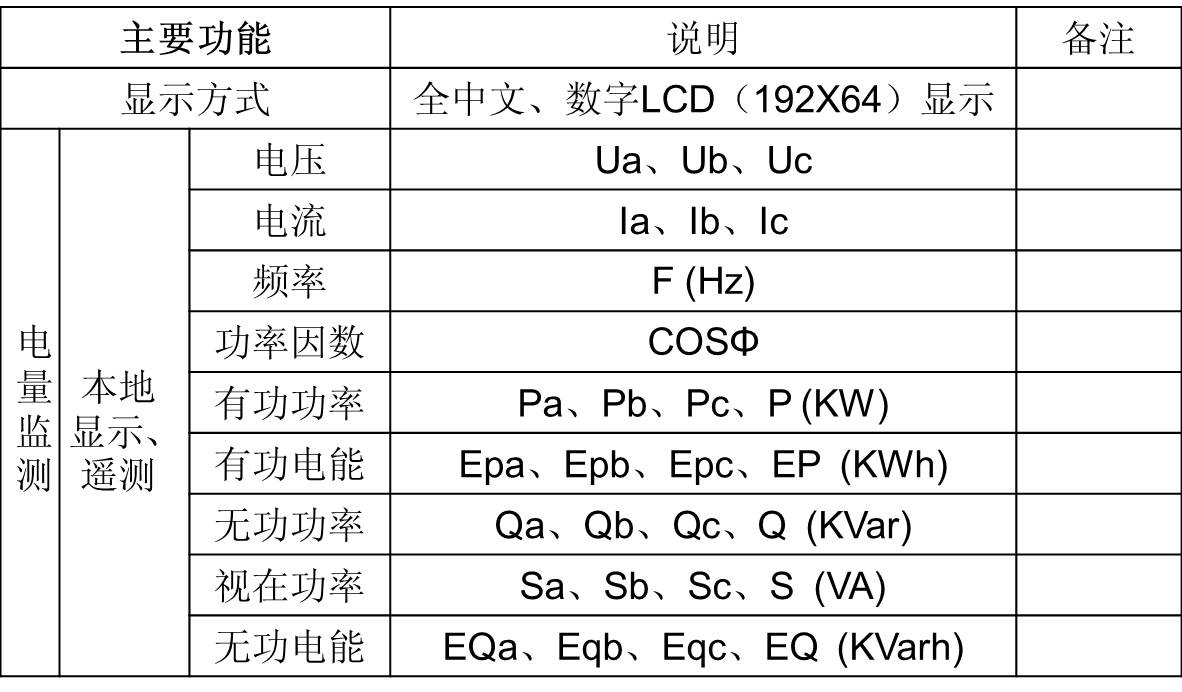

主要功能：

顯示界面：

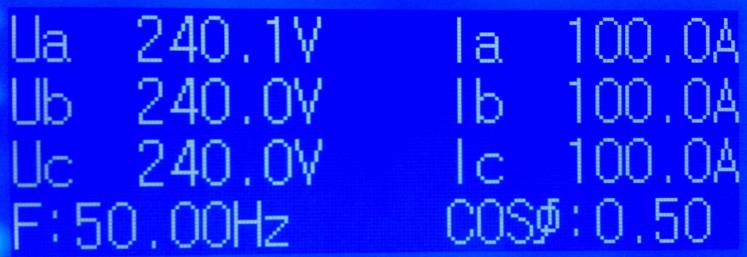

          1、主要參數顯示界面

顯示界面：

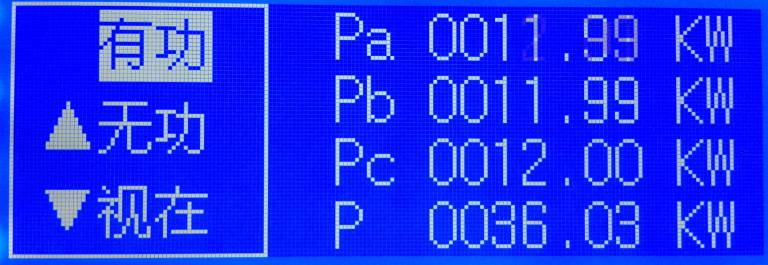

          2、分相、合相有功功率顯示界面

顯示界面：
          3、分相、合相無功功率顯示界面

顯示界面：

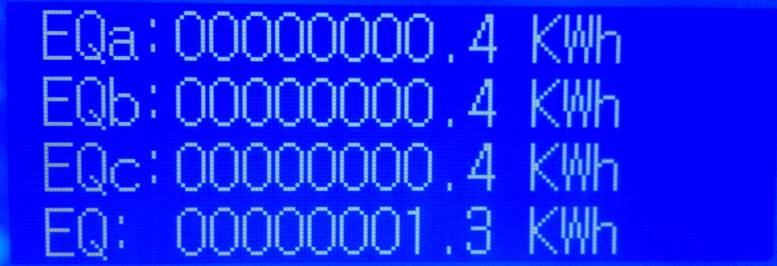

          4、分相、合相有功電能顯示界面

顯示界面：

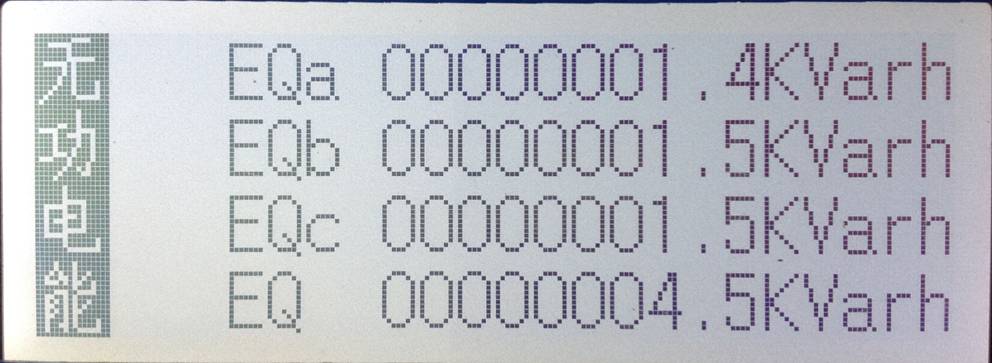

          5、分相、合相無功電能顯示界面

 顯示界面：

               6、參數設置界面

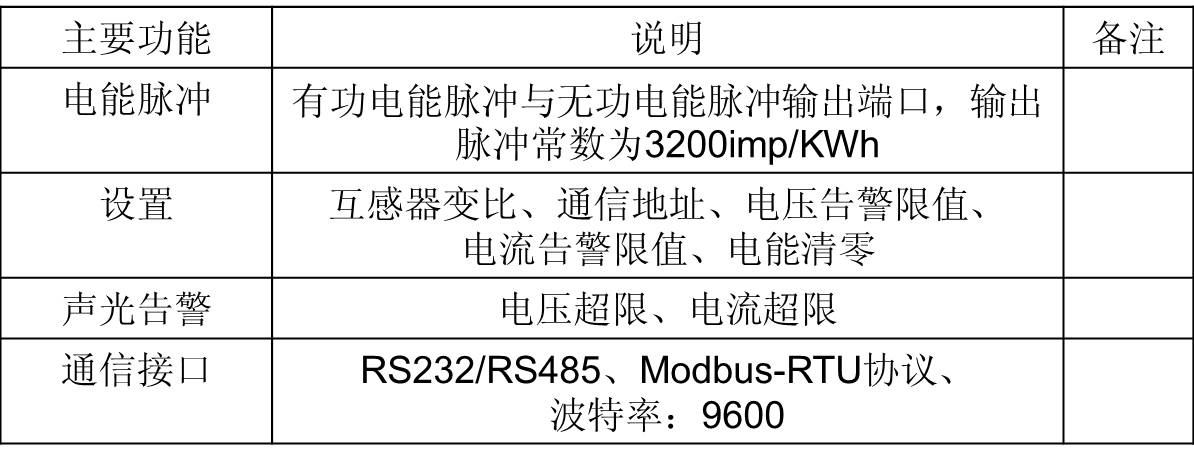

主要特點：

       1、測量三相電網中所有電量：三相電壓、三相電流、分相有功功率、合相有功功率、分相無功功率、合相無功功率、合相功率因數、分相有功電能、合相有功電能、分相無功電能、合相無功電能、電網頻率；而且采用了專用的計量芯片，通過數字校準電量測量精度可達0.2級，有功精度可達0.5S，無功精度可達1級。

      2、 采用LCD19264液晶屏，全中文顯示界面，極大的方便了查詢、設置等操作。

      3、提供RS485、RS232兩種通信接口可供用戶選擇與上位機通信方式。
      4、具有有功電能脈沖與無功電能脈沖輸出端口，輸出脈沖常數為3200imp/KWh。電表脈沖可以采用LED閃爍的方式提供可見的用電指示信號。

       5、具有2組繼電器輸出接口，用于接告警輸出設備。

       6、電壓、電流超限具有聲光報警功能。
